亚瑟AX1800红灯救砖维修过程（内附雅典娜AX6600红灯）

本文转载自恩山论坛，觉得大神们很是厉害，转载过来防止和谐了或各种原因不见了，当是做个备份吧，若侵权请来信删除。

简单说一下这个东西的维修过程，做下记录。
有坛友建议说一下雅典娜的维修过程，所以在这贴增加点唠嗑算了。。
先说下雅典娜的固件和亚瑟的是一样的，通刷的，雅典娜用的cpu是高通ipq6010，亚瑟的是ipq6000，应该是同系列，所以雅典娜和亚瑟的维修方向基本一样。
亚瑟就是emmc坏的比较多，应该是批次问题，大多是1.3的主板容易坏。雅典娜的emmc坏的不多，但雅典娜的无线方面不太耐烧，常见为信号弱，一般都是无线的功放5V供电坏，5v供电电路上的电容短路比较多。

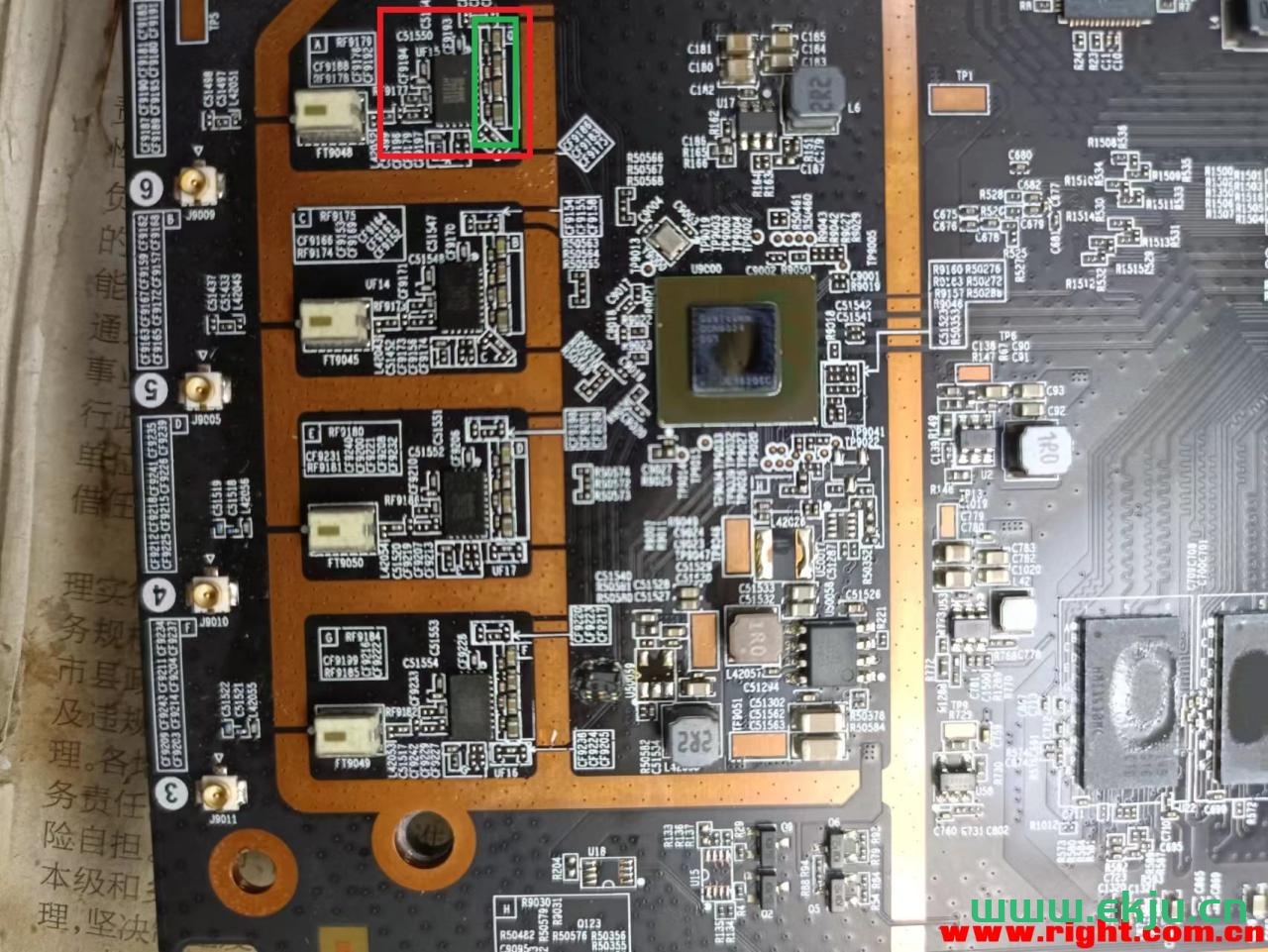

如上图红色圈圈里面就是无线的功放电路，绿色里面就有电容，这几路都要查。
下面是亚瑟的维修过程。。。
首先是拆机，底部是双面胶贴合的，用吹风机吹热就可以很轻松撕开了，注意有些版本的亚瑟在顶部有两颗螺丝，一般拆的时候需要把顶盖一起拆掉，不拆顶盖很难装回主板的，拆除螺丝后取主板的技巧就是，在不是网口和灯的两个菱角往内部方向挤压，当网口和外壳分离后就可以内部主板支架了。
雅典娜的就需要用T9或者T10的梅花螺丝刀，中心带孔的那种才能拆了，我用的螺丝刀可能不太标准T9跟T10一个样。

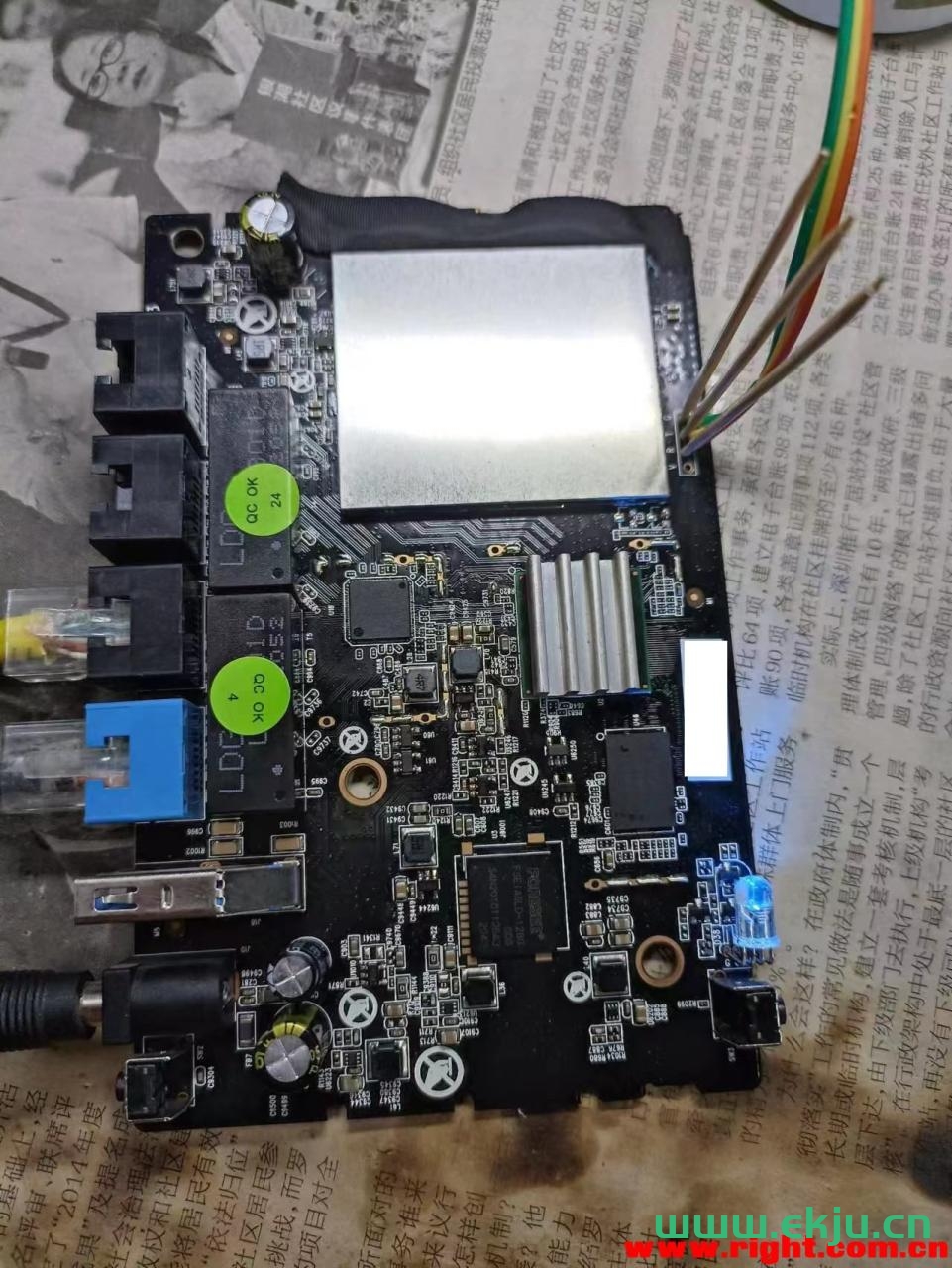

拆下主板后连接ttl线，这边用的是ch341a的转换，因为这机用的是1.8v的io电压，所以要用支持低电压的ttl，正好手上的土豪金341编程器支持，那就不用专程买其他的了。
而雅典娜的ttl，有三个焊点，其实就一个ttl口，三个焊点是连接在一起的，这个是3.3的io电压，所以ttl随便用都可以，不过目前手上有ch341，还是用它好了。

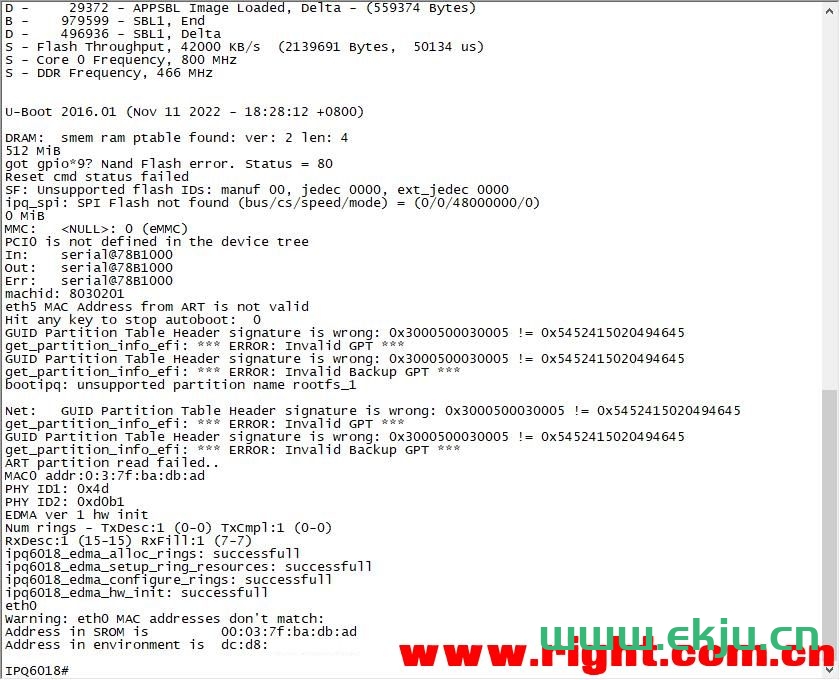

通电后ttl输出以上信息，提示gpt分区表错误，内核不跑，只能跑到uboot，接下来就是需要备份出有用的数据才能救砖了。

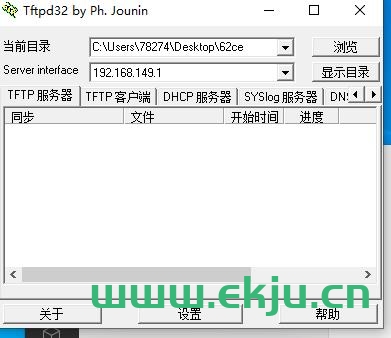

主板接上电脑的网线，电脑设置ip为192.168.10.1，打开tftpd32软件，如下图设置好目录。
雅典娜的输出和亚瑟的基本一样，这个不细说了。。

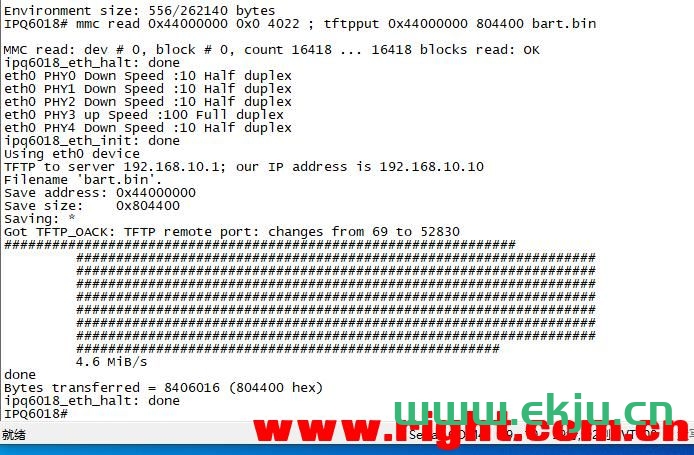

然后回到ttl软件执行备份命令：mmc read 0x44000000 0x0 4022 ; tftpput 0x44000000 804400 bart.bin
这个地方需要注意了，雅典娜的art是512k，亚瑟的是256k，所以备份的大小就需要更改了，当然文件后面大部分是00，但是强迫症需要备份完。
亚瑟执行这个命令mmc read 0x44000000 0x0 0x4222 ; tftpput 0x44000000 0x844400 bart.bin

这样再tftpd32软件设置的目录下就回有一个8M左右的bart.bin文件，这个是emmc从开头到art的结尾备份。
详细的备份教程有大佬发帖了https://www.right.com.cn/forum/thread-8286508-1-2.html，需要的可以去看下。
到垃圾堆里捡个一代回来，拆出主板。

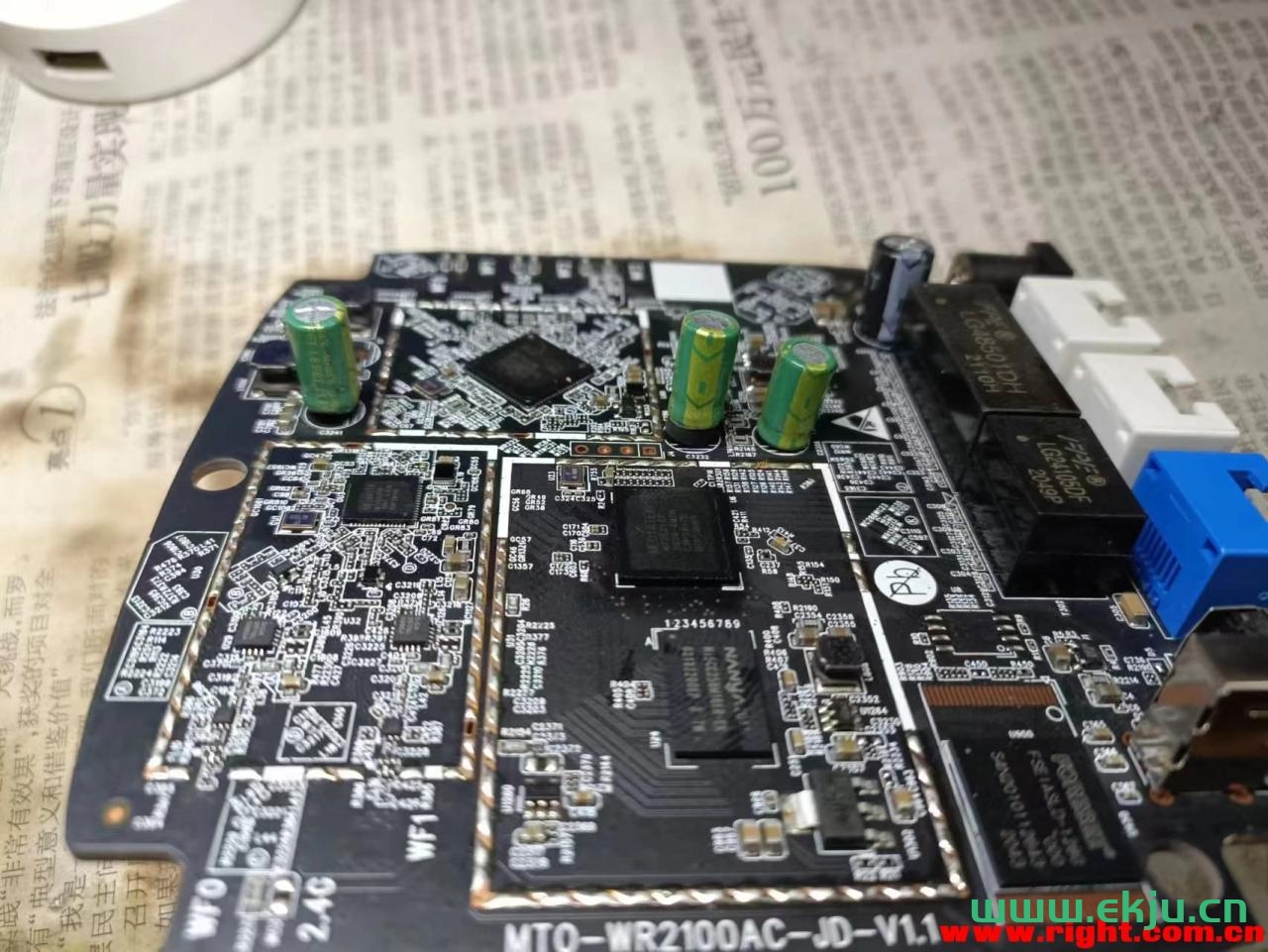

看图一代有两个东西都爆了，估计一代容易死机也是因为它了，先换了再说。

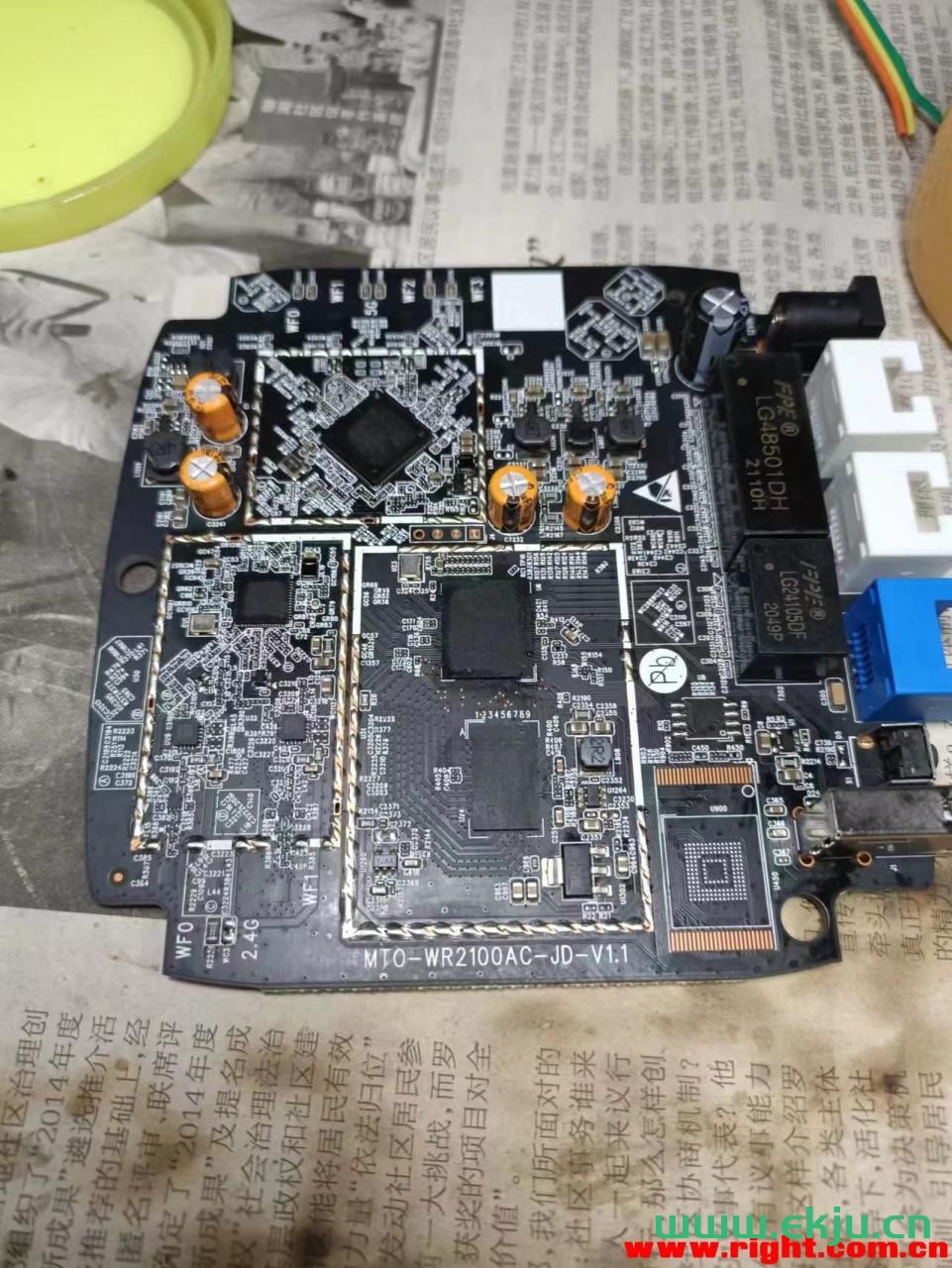

换了几个黄色的回去，顺便把这一代的emmc拆出来换上给亚瑟用，谁让一代跑分不如亚瑟高，只能拆了它，当然一代拆了emmc后还能继续用，要跑分的话就需要外接硬盘了，不接的话就当普通路由器用。
然后找个读卡器，把备份出来的数据写入新的emmc中，一般来说用winhex的磁盘克隆功能比较好，
也可以用安国au6438读卡器，和配套的程序参考这个帖子https://www.right.com.cn/forum/thread-2647532-1-1.html，里面有程序可以下载。
数据写好后，把新的emmc装上主板，通电后ttl显示依然不能进入内核，因为上面的备份没有内核数据，emmc坏的一般都读不完整数据，所以接下来就是需要在其他机器中备份剩下的内核，通过ttl命令把它写入新的emmc中了。
将其他文件复制到tftpd32设置的目录下，用以下命令
亚瑟的命令：
tftpboot HLOS.bin ; mmc erase 0x00004022 3000 ; mmc write 0x44000000 0x00004022 3000
tftpboot HLOS_1.bin ; mmc erase 0x00007022 3000 ; mmc write 0x44000000 0x00007022 3000
tftpboot rootfs.bin ; mmc erase 0x0000a022 1E000 ; mmc write 0x44000000 0x0000a022 1E000
tftpboot WIFIFW.bin ; mmc erase 0x00028022 2000 ; mmc write 0x44000000 0x00028022 2000
tftpboot rootfs_1.bin ; mmc erase 0x0002a022 1E000 ; mmc write 0x44000000 0x0002a022 1E000
tftpboot WIFIFW_1.bin ; mmc erase 0x00048022 2000 ; mmc write 0x44000000 0x00048022 2000
写完后再执行mmc erase 0x0004a022 A000，擦除rootfs_data分区，相当于恢复出厂设置，
然后执行bootipq，启动内核，联网后蓝灯，再绑定就可以继续玩耍了。
雅典娜的命令：

tftpboot HLOS.bin ; mmc erase 0x4222 0x3000 ; mmc write 0x44000000 0x4222 0x3000
tftpboot HLOS_1.bin ; mmc erase 0x7222 0x3000 ; mmc write 0x44000000 0x7222 0x3000
tftpboot rootfs.bin ; mmc erase 0xA222 0x1E000 ; mmc write 0x44000000 0xA222 0x1E000
tftpboot WIFIFW.bin ; mmc erase 0x28222 0x2000 ; mmc write 0x44000000 0x28222 0x2000
tftpboot rootfs_1.bin ; mmc erase 0x2a222 0x1E000 ; mmc write 0x44000000 0x2a222 0x1E000
tftpboot WIFIFW_1.bin ; mmc erase 0x48222 0x2000 ; mmc write 0x44000000 0x48222 0x2000
写完后再执行mmc erase 0x4a222 0xA000，擦除rootfs_data分区，相当于恢复出厂设置，

然后执行bootipq，启动内核，联网后蓝灯，再绑定就可以继续玩耍了。
雅典娜备份的内核固件和亚瑟的可以互写，基本都一样的。

亚瑟单独备份art命令：mmc read 0x44000000 0x00003e22 200 ; tftpput 0x44000000 40000 ART.bin
亚瑟恢复art命令：tftpboot ART.bin ; mmc erase 0x00003e22 200 ; mmc write 0x44000000 0x00003e22 200

雅典娜备份art命令：mmc read 0x44000000 0x00003e22 0x400 ; tftpput 0x44000000 0x80000 ART.bin
雅典娜恢复art命令：tftpboot ART.bin ; mmc erase 0x3e22 0x400 ; mmc write 0x44000000 0x3e22 0x400
以上命令都是在原厂uboot的ttl里执行的，别进了系统再用，以上命令有很多种方式，只是看个人使用习惯，道路千万条，修好就行。
当然，这中间可能会有很多坑出现，比如出现27分区没识别的可以进ssh把它格式化ext4，再比如26分区没加载的也可以进ssh格式化为swap，总之这东西会出现好多坑坑洼洼的东西。。。。。。。
最后附上雅典娜的JDBoxes jdc-ss01 1.5.40.r2181内核备份

链接：https://pan.baidu.com/s/18Rj_ZQOVWj7ARidz6j1nGw
提取码：3u93
