小米路由器3G R3G 刷入Breed和OpenWrt

小米 R3G 参数
市面上有R3G和R3Gv2两种型号, 注意区分, 后者是缩水版, 没有USB口. 内存只有128M, Flash只有16M. 这里描述的只适用于R3G.

Architecture: MIPS
Vendor: Mediatek
Bootloader: U-Boot
System-On-Chip: MT7621 family
CPU/Speed: mipsel_24kc @ 880MHz 2 core
Flash: 128MB ESMT NAND
RAM: 256MB – NT 5C C 128M16 FP-DI，DDR3-1600-11-11-11
Wireless: MT7603/MT7612 2.4GHz/5GHz 802.11an+ac
Ethernet: 1000 Mbit/s / vlan support
USB: 1x 3.0

R3G实物和拆机图

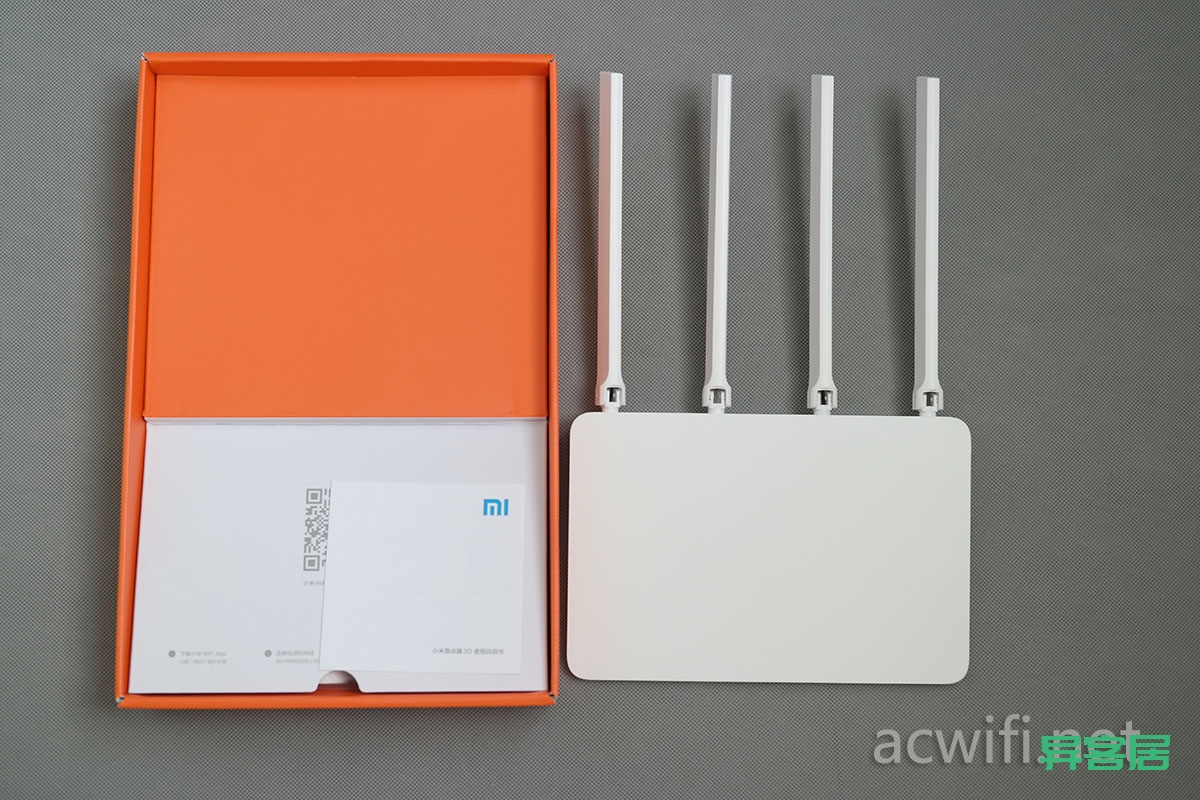

外观

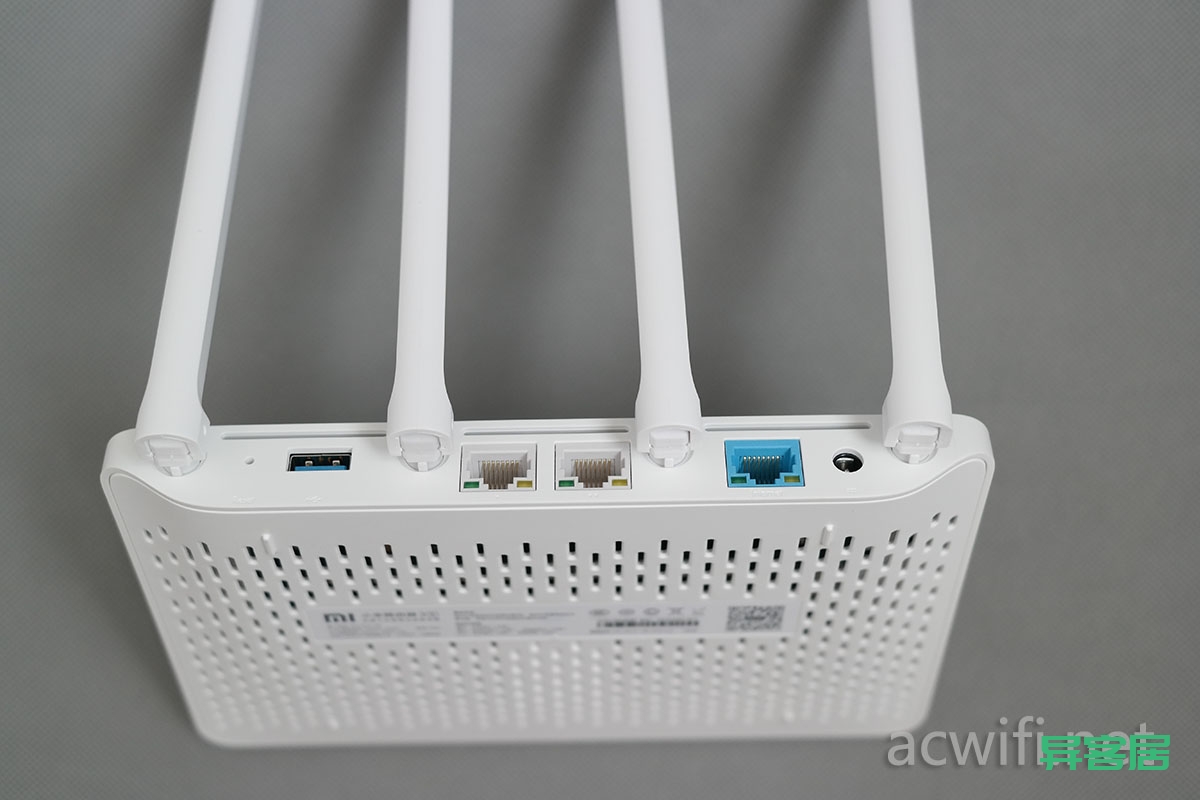

接口

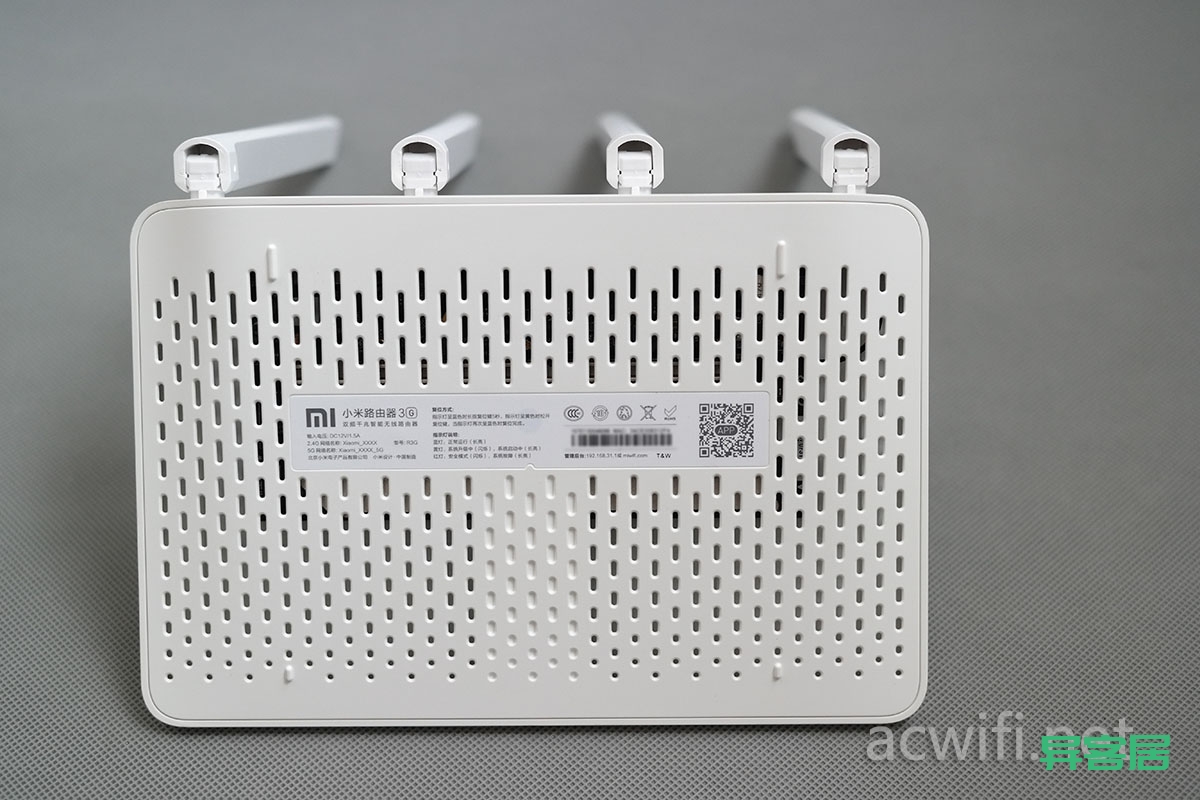

背面

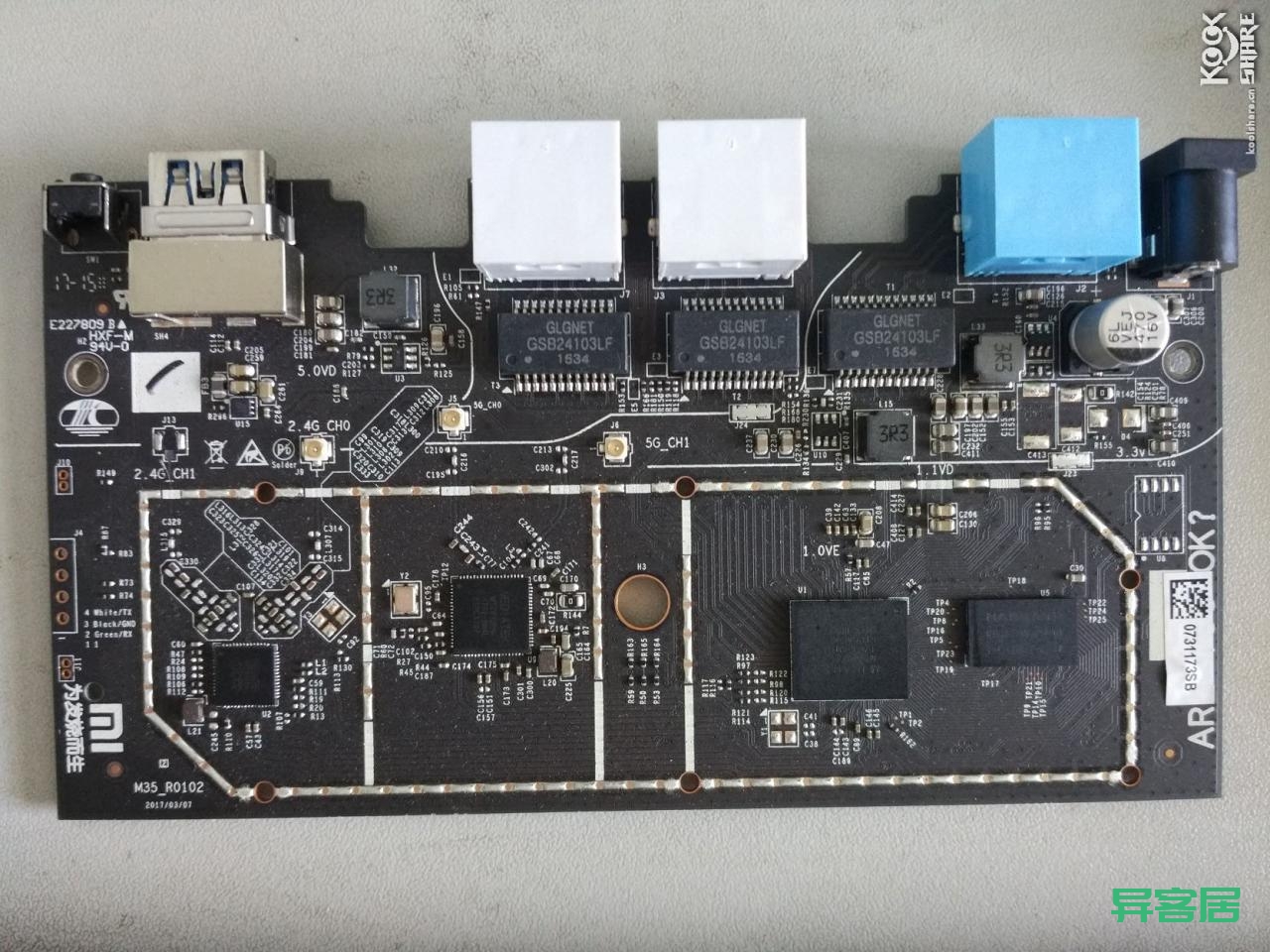

PCB

路由器刷入开发板ROM并开启SSH
为了写入Bootloader, 要开启SSH, 要开启SSH, 就需要将小米路由器的 ROM 更新为开发版.

在小米的 miwifi 下载页面找到路由器对应的开发版 ROM(R3G ROM 开发版).

ROM 的升级有两种方式

登陆路由器后台在线升级
如果前一个方式不行, 可以将其拷贝到U盘根目录, 并命名为 miwifi.bin, 随后断开电源, 插上U盘, 并按住 reset 按钮后插入电源, 等到指示灯变为黄色闪烁(10-15秒)后松开 reset 键, 之后路由器将更新 ROM 并重启进入正常状态(指示灯变为蓝色常亮).
获取SSH权限
先注册小米账号.
安装MiWiFi手机APP, 连上路由器WIFI后绑定路由器, 绑定教程请参见 https://zhidao.baidu.com/question/2011024461729333668.html
绑定后, 登陆 http://d.miwifi.com/rom/ssh, 点击”下载工具包”
下载工具包的链接旁边有root密码, 需要记一下
下载工具包时显示的信息
1.工具包使用方法：小米路由器需升级到开发版0.5.28及以上, 小米路由器mini需升级到开发版0.3.84及以上, 小米路由器3即将支持. 注意：稳定版不支持
2.请将下载的工具包bin文件复制到U盘（FAT/FAT32格式）的根目录下, 保证文件名为miwifi_ssh.bin；
3.断开小米路由器的电源, 将U盘插入USB接口；
4.按住reset按钮之后重新接入电源, 指示灯变为黄色闪烁状态即可松开reset键；
5.等待3-5秒后安装完成之后, 小米路由器会自动重启, 之后您就可以尽情折腾啦

开启 SSH
1.将下载的工具包bin文件复制到U盘（FAT/FAT32格式）的根目录下, 保证文件名为miwifi_ssh.bin；
2.断开小米路由器的电源, 将U盘插入USB接口；
3.按住reset按钮之后重新接入电源, 指示灯变为黄色闪烁状态(10-15秒)即可松开reset键
4.等待3-5秒后安装完成之后, 小米路由器会自动重启, 蓝灯常亮
5.登录ssh的密码, 在刚才下载工具包的界面上
如果ssh连接遇到错误Unable to negotiate with 192.168.31.1 port 22: no matching key exchange method found. Their offer: diffie-hellman-group1-sha1,diffie-hellman-group14-sha1

需要手动指定oKexAlgorithms

ssh -oKexAlgorithms=+diffie-hellman-group1-sha1 root@192.168.31.1

备份

R3G的闪存是128M的NAND, 查看布局

cat /proc/mtd
dev: size erasesize name
mtd0: 07f80000 00020000 “ALL”
mtd1: 00080000 00020000 “Bootloader”
mtd2: 00040000 00020000 “Config”
mtd3: 00040000 00020000 “Bdata”
mtd4: 00040000 00020000 “Factory”
mtd5: 00040000 00020000 “crash”
mtd6: 00040000 00020000 “crash_syslog”
mtd7: 00040000 00020000 “reserved0”
mtd8: 00400000 00020000 “kernel0”
mtd9: 00400000 00020000 “kernel1”
mtd10: 02000000 00020000 “rootfs0”
mtd11: 02000000 00020000 “rootfs1”
mtd12: 03580000 00020000 “overlay”
mtd13: 012a6000 0001f000 “ubi_rootfs”
mtd14: 030ec000 0001f000 “data”

备份命令

具体路径根据自己的U盘路径调整

dd if=/dev/mtd0 of=/extdisks/sda4/ALL.bin
dd if=/dev/mtd1 of=/extdisks/sda4/Bootloader.bin
dd if=/dev/mtd2 of=/extdisks/sda4/Config.bin
dd if=/dev/mtd3 of=/extdisks/sda4/Bdata.bin
dd if=/dev/mtd4 of=/extdisks/sda4/Factory.bin
dd if=/dev/mtd5 of=/extdisks/sda4/crash.bin
dd if=/dev/mtd6 of=/extdisks/sda4/crash_syslog.bin
dd if=/dev/mtd7 of=/extdisks/sda4/reserved0.bin
dd if=/dev/mtd8 of=/extdisks/sda4/kernel0.bin
dd if=/dev/mtd9 of=/extdisks/sda4/kernel1.bin
dd if=/dev/mtd10 of=/extdisks/sda4/rootfs0.bin
dd if=/dev/mtd11 of=/extdisks/sda4/rootfs1.bin
dd if=/dev/mtd12 of=/extdisks/sda4/overlay.bin
dd if=/dev/mtd13 of=/extdisks/sda4/ubi_rootfs.bin
dd if=/dev/mtd14 of=/extdisks/sda4/data.bin

备份到mtd14可以会提示设备不存在, 可以忽略, mtd0－mtd4备份下来就行了

恢复命令

mtd write /extdisks/sda4/Bootloader.bin Bootloader
mtd write /extdisks/sda4/Config.bin Config
mtd write /extdisks/sda4/Bdata.bin Bdata
mtd write /extdisks/sda4/Factory.bin Factory
mtd write /extdisks/sda4/crash.bin crash
mtd write /extdisks/sda4/crash_syslog.bin crash_syslog
mtd write /extdisks/sda4/reserved0.bin reserved0
mtd write /extdisks/sda4/kernel0.bin kernel0
mtd write /extdisks/sda4/kernel1.bin kernel1
mtd write /extdisks/sda4/rootfs0.bin rootfs0
mtd write /extdisks/sda4/rootfs1.bin rootfs1
mtd write /extdisks/sda4/overlay.bin overlay
mtd write /extdisks/sda4/ubi_rootfs.bin ubi_rootfs
mtd write /extdisks/sda4/data.bin data

写入Breed
如果只是使用 OpenWrt, Breed 起到的作用不大, 因为不能直接用Breed写入OpenWrt的官方固件(分两个文件, kernel和rootfs), 但是Breed最好还是要有, 至少在刷固件出问题后, 还能不拆机换成其他带ssh的固件救砖.

写入步骤
下载breed https://breed.hackpascal.net/ 在下面找到 breed-mt7621-xiaomi-r3g.bin, 当前版本的日期是 2021-12-16. 这个版本有专为R3G准备的”小米R3G设置”, “环境变量编辑”, “小米 R3G Bdata”配置界面

使用winscp

1.使用 winscp 登入路由器
2.将刚才下载的breed-mt7621-xiaomi-r3g.bin上传到路由器的/tmp文件夹下, 并改个简单点的文件名 breed.bin
使用scp命令
scp -oKexAlgorithms=+diffie-hellman-group1-sha1 “somewhere/breed-mt7621-xiaomi-r3g.bin” root@192.168.31.1:/tmp/

执行命令mtd -r write /tmp/breed.bin Bootloader

写入完成后会自动重启, 注意, 这时候直接重启是无法进入小米系统的, 因为Breed里还有个参数没设置.

看灯变紫色后直接拔掉电源, 拿牙签回形针之类的东西顶住reset孔加电, 看到灯快速闪烁的时候再松开reset孔. 这时候路由器就已经进入了Breed系统. 在电脑的命令行cmd中通过ipconfig查看IP, 能看到电脑获取到192.168.1.x之类的IP. 在浏览器中访问192.168.1.1 就可以进入breed控制台.

配置 breed
1.在小米 R3G 设置中, 删除normal_firmware_md5这个键值, 因为刷新刷的固件 md5 值与原来的不一致会导致无法开机(删了, 不删是否不能开机未验证)
2.在环境变量编辑中, 添加一个环境变量, 变量名为 xiaomi.r3g.bootfw, 值为2. 这个必须要设置, 否则进不去原来的小米系统.
3.然后拔电再加电重启路由器, 之后就会进入小米系统, 需要在ssh下写入OpenWrt.

参数说明 xiaomi.r3g.bootfw

如果写入 Breed 到 bootloader, 这个参数是必须的. Breed的启动流程如下

1.如果 kernel0 存在, 那么启动 kernel0
2.如果 kernel0 不存在, kernel1 存在, 那么启动 kernel1
3.如果 kernel0 和 kernel1 都存在, 则检查环境变量 xiaomi.r3g.bootfw 的值, 如果存在且值为2, 那么启动 kernel1, 否则启动 kernel0

如果通过mtd写入了OpenWrt 到Kernel1, 但是不写这个环境变量, Breed就会从kernel0启动, 无法进入系统, 然后重启, 再次从kernel0启动, 这样一直循环下去.

写入固件
因为小米R3G的存储使用的是NAND, 和普通的路由器不一样, 所以写入方式不太一样.

单文件固件
对于单文件的第三方固件, 包括官方的固件, 可以和以往的固件一样, 启动到 Breed 界面下, 在界面中直接上传刷入.

OpenWrt 20.02
对于 OpenWrt 固件, 写入方式比较特殊, 需要说明一下.

具体的方式在官方网站上已经详细说明了https://openwrt.org/toh/xiaomi/mir3g

首先下载固件, 访问 https://firmware-selector.openwrt.org/ , 输入 xiaomi, 选择 Xiaomi Router 3G, 如果没有这个型号, 在右侧的版本中选择旧一个版本试试, 在下载页面下载以下两个文件
openwrt-ramips-mt7621-mir3g-squashfs-kernel1.bin
openwrt-ramips-mt7621-mir3g-squashfs-rootfs0.bin

这两文件需要在ssh下, 通过mtd写入, 所以如果没有ssh, 需要用breed刷回官方的开发版固件并按前面的步骤开启ssh.

将上面准备的2个OpenWrt文件, 按之前的方法通过winscp或者scp命令上传到 /tmp 目录下，执行下面的命令写入固件

cd /tmp
# 写入第二个kernel分区, 如果写入第一个目标是 kernel0
mtd write openwrt-ramips-mt7621-mir3g-squashfs-kernel1.bin kernel1
# 写入rootfs分区
mtd write openwrt-ramips-mt7621-mir3g-squashfs-rootfs0.bin rootfs0
# 直接reboot
reboot

使用kernel1.bin和rootfs0.bin写入, 启动OpenWrt后通过df -h看到的是正常的文件系统, 可以直接使用, 不需要再刷sysupgrade.bin

切换OpenWrt和原生固件
原Bootlaoder
如果使用原Bootloader, 切换启动分区是用的flag_try_sys1_failed和flag_try_sys2_failed变量,

使用OpenWrt启动

nvram set flag_try_sys1_failed=1
nvram set flag_try_sys2_failed=0
nvram set flag_boot_success=0
nvram commit
reboot

恢复官方系统

需要切换回原kernel分区启动

将官方固件放在U盘根目录下, fat32格式, 文件改名为 miwifi.bin 接上路由器
ssh连接路由器执行

fw_setenv flag_try_sys1_failed 0
fw_setenv flag_try_sys2_failed 1
fw_setenv flag_boot_success 0

路由器断电, 按住 reset 键, 加电, 等待黄色灯闪烁, 松开即可
启动后进入官方系统

使用Breed作为Bootloader

通过xiaomi.r3g.bootfw变量进行控制
